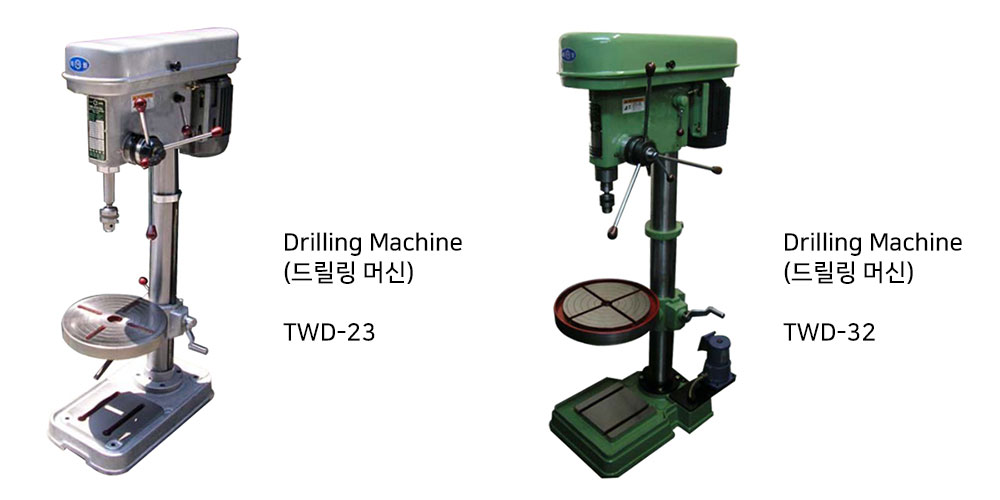

Drilling Machine (드릴링 머신)
FEATURE | 제품특징
- 강력 절삭을 위해 만들어진 견고한 제품입니다.
- 깊이 설정은 다이얼 눈금으로 간편히 조정 됩니다.
- 벨트 조절은 인장 레바를 이용 간편히 조정 됩니다.
- 주문에 의해 원형 테이블을 선택할 수 있습니다.
- 주문에 의해 모터를 선택할 수 있습니다.
- TWD-32 절삭유 장치가 부착 되어 있습니다.

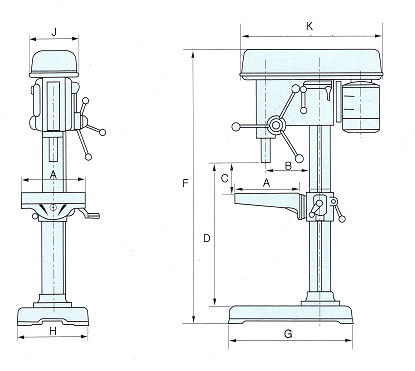

DIMENSION | 제품도면
SPECIFICATION | 제품사양
| 구 분 | 부 호 | TWD - 23 | TWD - 32 | |
| 스윙(SWING) | B×2 | 410 | 440 | |
| 드릴 능력 | 강 | Ø4-Ø19 | Ø5-Ø28 | |
| 주물 | Ø4-Ø23 | Ø5-Ø32 | ||
| 주축단에서 테이블까지의 최대거리 | C | 490 | 670 | |
| 주축단에서 베이스까지의 최대거리 | D | 730 | 900 | |
| STROKE | 100mm | 120mm | ||
| 주축 TAPER | M.T NO. 2 | M.T NO. 3 | ||
| COLUMN | Ø88 | Ø100 | ||
| TABLE 크기 | A | Ø310 | Ø385 | |
| 주축 회전수(R.P.M) | 440~2000 | 290~1805 | ||
| MOTOR | 3상 0.75KW 4P | 3상 0.75KW 6P | ||
| BELT COVER 크기 | J×K | 660×220 | 700×250 | |
| 베이스의 크기 | H×G | 600×340 | 350×580 | |
| 전체 높이 | F | 1260 | 1450 | |
| 무게(kg) | 100kg | 142kg | ||
